数字沉降仪
型 号:DEX和DEX-S
原产地:意大利SISGEO
用 途:DEX-S沉降仪是一种3D探头,由两个传感器组成:一个是用于读 取水平轴向位移的高精度双轴微机电系统(MEMS)测斜仪;一个是用 于监测垂直位移的非接触式磁性传感器
DEX和DEX-S
数字沉降仪
DEX和DEX-S
数字沉降仪
DEX-S沉降仪是一种3D探头,由两个传感器组成:一个是用于读
取水平轴向位移的高精度双轴微机电系统(MEMS)测斜仪;一个是用
于监测垂直位移的非接触式磁性传感器。
安装在钻孔中的探头链具有独特的优势,通过安装有探头链的测斜管
可以传回其周围地面的3D剖面图。
DEX伸长计与DEX-S类似,但没有测斜传感器,因此DEX探头链仅适
用于读取垂直位移。
DEX和DEX-S安装在带有特殊磁环的ABS测斜仪管中。





应用领域 特征
Ø  监测隧道和地下连续墙的3D变 形
Ø  监测大坝基础的沉降
Ø  监测大坝和落石区的水平位移
Ø  可监测深达200 m的沉降
Ø  3D钻孔剖面图
Ø  可拆卸,可重复使用的传感器
Ø  通过使用同一个钻孔节省成本
Ø  允许使用DEX-S和DEX沉降仪探头的混合链
Ø  可以移动DEX-S和DEX链并
Ø  将其安装在其它项目


DEX-S 3D 数字式沉降-测斜仪

产品代码 0DEX35S115D 0DEX35S130D
沉降传感器
传感器类型 高性能非接触式位移传感器
FS 和测量范围 100 mm (±50 mm)
传感器分辨率(使用OMNIAlog数据记录仪) 0.0001mm (使用OMNIAlog数据记录仪)
传感器重复性 0.007 mm
传感器24小时稳定性(1) ±0.06 mm
灵敏度(2) 参阅校准报告
传感器精度:  Lin. MPE(3)
Pol. MPE(3)
< ±0.30% FS (< ±0.30mm)
< ±0.25% FS (< ±0.25mm)
倾斜传感器
传感器类型 双轴MEMS测斜仪 双轴MEMS测斜仪
测量范围 ±10°, ±15° ±20°, ±30°
传感器分辨率 0.00056° (读取频率 2 Hz ) 0.00056° (读取频率 2 Hz)
传感器机械带宽 18 Hz 18 Hz
传感器重复性 0.002° 0.002°
灵敏度(2) 参阅校准报告 参阅校准报告
传感器精度:  Lin. MPE(3)
Pol. MPE(3)
< ±0.030% FS
< ±0.015% FS
< ±0.100% FS
< ±0.020% FS
传感器24小时稳定性(1) < ±0.07 mm / m (A轴) < ±0.07 mm / m (A轴)
温度零漂 ±0.002° / °C ±0.002° / °C
温度传感器 (4) 安装在电路板上
测量范围 -40°C ~ +125°C
精度 在温度范围 -10°C ~ +85°C:±1°C
湿度传感器 (4) 安装在电路板上
测量范围 0 ~100% RH
精度 在湿度范围 0 ~95% RH:±5% RH
电源电压监控器 (4) 安装在电路板上
测量范围 0 ~ 36V
精度 ±5% FS
电气信息
信号输出 具有Modbus RTU协议的RS-485 (5)
电源 12~24 V直流电,默认电源设置为TIMED (6)
平均耗电量 70 mA @ 24Vdc, 145 mA @ 12Vdc
到记录仪的最大电缆长度 1000 m (详情请登陆Sisgeo网站查看F.A.Q.#077)
(1)稳定性计算为重复性条件下24小时后的差异。
(2) 灵敏度是每个仪表的特定参数。灵敏度是在传感器校准测试期间计算的,并随即录入“校准报告”中。(3) MPE是测量范围(FSR)上的最大允许误差。在校准报告中,使用线性回归(≤Lin.MPE)和多项式校正(≤Pol.MPE)表示传感器的精度。(4) T这些传感器安装在内部电路板上,用于传感器诊断。(5)RS485未与RTU协议进行光隔离的Modbus通信。沉降传感器的默认输出为[mm],倾斜传感器的默认输出为[sinα]。其他单位可供订购。Sisgeo Modbus协议手册可在本页下载。  (6)  有关电源模式的更多信息,请访问www.sisgeo.com上的F.A.Q.#094。


DEX 数字式沉降仪


产品代码 0DEX350100D 0DEX350500D 0DEX351000D
沉降传感器
传感器类型 性能非接触式位移传感器
满量程和测量范围 100 mm (±50 mm) 500 mm (±250 mm) 1000 mm (±500 mm)
传感器分辨率(使用OMNIAlog数据记录仪) 0.0001 mm 0.0001 mm 0.0001 mm
传感器重复性 0.007 mm N/A N/A
传感器24小时稳定性(1) ±0.06 mm N/A N/A
灵敏度(2) 参阅校准报告 参阅校准报告 参阅校准报告
传感器精度: Lin. MPE(3)
Pol. MPE(3)
< ±0.30% FS (< ±0.30 mm)
< ±0.25% FS (< ±0.25 mm)
< ±0.10% FS (< ±0.5mm)
< ±0.08% FS(< ±0.4 mm)
< ±0.10% FS (< ±1.0 mm)
< ±0.08% FS(< ±0.8 mm)
温度传感器 (4) 安装在电路板上
测量范围 -40°C ~ +125°C
精度 在温度范围 -10°C ~ +85°C:±1°C
湿度传感器 (4) 安装在电路板上
测量范围和精度 0 ~100% RH   /   在湿度范围 0 ~95% RH:±5% RH)
电源电压监控器 (4) 安装在电路板上
测量范围和精度 0 ~ 36V   /    ±5% FS
电气信息
信号输出 具有Modbus RTU协议的RS-485 (5)
电源 12~24 V直流电,默认电源设置为TIMED  (6)
平均耗电量 68 mA @ 24Vdc, 140 mA @ 12Vdc
到记录仪的最大电缆长度 1000 m (详情请登陆Sisgeo网站查看F.A.Q.#077)
(1) 稳定性计算为重复性条件下24小时后的差异。
(2) 灵敏度是每个仪表的特定参数。 灵敏度是在传感器校准测试期间计算的,并随即录入“校准报告”中。  (3) MPE是测量范围(FSR)上的最大允许误差。 在校准报告中,使用线性回归(≤Lin.MPE)和多项式校正(≤Pol.MPE)表示传感器的精度。
(4) T这些传感器安装在内部电路板上,用于传感器诊断。
(5)  RS485未与RTU协议进行光隔离的Modbus通信。沉降传感器的默认输出为[mm],倾斜传感器的默认输出为[sinα]。其他单位可供订购。Sisgeo Modbus协议手册可在本页下载。  (6)  有关电源模式的更多信息,请访问www.sisgeo.com上的F.A.Q.#094。


DEX 和 DEX-S 物理特性


探头特性 DEX-S 、 DEX :
±50 mm 和 ±250 mm  FS
DEX : ±500 mm FS
测量基座 (A) 1000 mm (39.4") 1500 mm (59")
总长度(B) 1230 mm (48.4")
温度测量范围 –30°C ~ +70°C
压力等级 IP68最高1.0 MPa(可根据要求提供更高的额定压力)
原材料 不锈钢和热塑性树脂
套管兼容性 S143易锁或S151快接套管,配有磁



在验证了磁环的位置之后,将DEX / DEX-S传感器以适当的高度从支撑头悬挂下来。光学测量支撑头的位置可为垂直位移提供绝对参考。

DEX/DEX-S垂直埋设



DEX 水平铺设
在验证了磁环控制的位置之后(使用C121 BRS磁检测器探头),再将DEX水平探头插入并使用钢杆推入套管。 光学测量支撑头的位置可为位移提供绝对参考。

带有接头的上部电缆
0S400HD00MT
可提供不同长度(2m,5m,10m,15m),由数字信号
电缆和接头组成,用于将上部探头连接到接线盒或
记录器。
数字接线盒
0EPD023IPID
由IP67塑料盒,内置电子线路板和三个
电缆密封套组成。
数字电缆
0WE606IPDZH
LSZH电缆,用于将数字传感器串连接
到OMNIAlog数据记录仪。
探头间电缆组件
0S400HD00IC
可提供不同的长度(2m,5m,10m,15m),由带有
母/公接头的数字信号电缆和用于将下部探头连接到
上部探头的不锈钢支撑绳组成。
电阻结束装置
0ETERMRESI0
连接器的端接电阻,能断开每个与仪器
连接的链条。 电阻值取决于每个DEX系
统的布局。
更多详细信息,请参见FAQ#076。
磁探测器探头
0C121000000
简单、便携式的设备,可验证磁环的
位置。 带毫米刻度的扁平电缆,安装
在卷轴上有不同长度可供选择。
水平 DEX 顶盖
0DEX0TS2350
带有3号锚的特殊顶盖,可用于固定水平DEX链并
将其固定在套管中。
钢杆
0S4ROD0AC00
带特殊末端的螺纹钢筋,用于将DEX链
推入管中并将其固定到顶盖。 有
1.0m、2.0m和3.0 m的长度。
水平推送杆架
0S4ROD00SUP
每2m长的钢制推杆插入一个额外的滑
架,以支撑钢制的链条并且不弯曲。



数字与模拟版本
数字信号输出
(适用于复杂的监控系统)

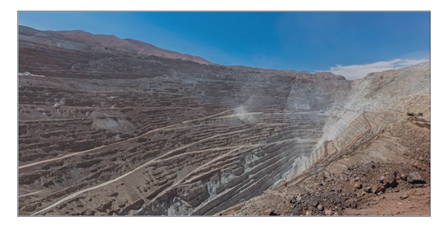

数字式DEX-S沉降-测斜仪在露天矿中的应用实例




DEX / DEX-S在搅拌桩中的应用实例



测斜管和配件
对于大多数安装,带外部环的S143 ABS测斜管效果很好。但是,对于深度安装(140-150m),建议使用S151快速接头测斜管。如果要使用快速接头测斜管,请通知销售工程师,以便在制造过程中可以安装环。更多有关信息,请参阅S143和S151测斜管介绍。

S143 ABS INCLIN.
测斜管0S143107000
易锁S143 ABS测斜管,长度3 m,外径70 mm,内径58 mm。
S143 底盖
0S143TF7000
用于S143外壳的顶盖/底盖,由ABS制成。适用于测斜柱或伸长测斜柱。
100m 组装套件
0S143KIT000
由5个O形圈,锁紧线和Sisgeo胶带组成的组装套件。(必选)
S151 QJ ABS INCLIN.
测斜管0S151107000
S151型快速接头ABS测斜管,长度3 m,套管外径70 mm,连接件外径84 mm,内径59 mm。
S151 底盖             0S151TF7000
带有内螺纹快速接头的底盖,用于快速组装壳体。
S151测斜管的备用套件0S151KIT000该套件包括10号“ O”形环和10号锁紧环。
参考磁环
0REX0RING93
用于T-REX、DEX和DEX-S伸长计的磁环。 外径93mm,内径71mm。材料:带永磁体的PVC。
蜘蛛参考磁环
0REX0AF7093
用于 T-REX, DEX 和 DEX-S测斜仪的蜘蛛参考磁环。外径 93 mm, 内径 71 mm.最大弹簧形变 300 mm.材料: 带永磁体的PVC。




数据读取



请参阅单独的数据表以获取更多信息本文档中的所有信息均为Sisgeo S.r.l的财产。
未经Sisgeo S.r.l的许可,请勿使用。我们保留更改产品的权利,恕不另行通知。
数据表以英语和其他语言发布。为了避免在含义解释上的差异和分歧,Sisgeo Srl
声明以英语为准。
