模拟式沉降仪
型　号：SISGEO
原产地：意大利SISGEO
用　途：用于监测沉降或变 形。DEX系统被设计为留在现场，并可以远程进行自动连续化的监测
DEX和DEX-S
模拟式沉降仪



DEX固定式沉降仪安装在带磁环的ABS测斜管中，用于监测沉降或变形。DEX系统被设计为留在现场，并可以远程进行自动连续化的监测。
DEX沉降仪通过不锈钢绳和杆连接在一起。
DEX-S沉降-测斜仪在DEX系统中增加了双轴倾斜功能，可对钻孔进行3D监测。


应用领域	特征
Ø  监测大坝基础的沉降 Ø  监测隧道和地下连续墙的3D变 形 Ø  监测大坝和落石区的横向位移	Ø  自动化监测 Ø  3D钻孔剖面图 Ø  可拆卸、可重复使用的传感器 Ø  通过使用同一个钻孔节省成本


DEX-S 3D 测斜-沉降仪

产品代码	0DEX35S102B	0DEX35S202B
沉降传感器
传感器类型	高性能非接触式位移传感器
满量程和测量范围	100 mm (±50 mm)
传感器分辨率	0.005 mm
传感器重复性	0.05 mm
传感器稳定性@ 60 days	< ±0.1mm
灵敏度(1)	参阅校准报告
传感器精度:  Lin. MPE(2)   Pol. MPE(2)	< ±0.30% FS (< ±0.30mm) < ±0.25% FS (< ±0.25mm)
倾斜传感器
传感器类型	双轴MEMS测斜仪		双轴MEMS测斜仪
测量范围	±10°		±20°
传感器分辨率	0.00056° (读取频率 2 Hz)		0.00056° (读取频率 2 Hz)
传感器机械带宽	18 Hz		18 Hz
传感器重复性	<0.0013° (读取频率 2 Hz)		<0.0013° (读取频率 2 Hz)
灵敏度(1)	参阅校准报告		参阅校准报告
传感器精度:  Lin. MPE(2)    Pol. MPE(2)	< ±0.20% FS < ±0.07% FS		< ±0.20% FS  < ±0.07% FS
温度零漂	±0.003° / °C		±0.003° / °C
温度传感器
传感器类型和测量范围	热敏电阻, -50°C to ~80°C
精度	±0.5°C
分辨率
电气信息
信号输出	0-10V DC (沉降传感器), 4-20mA (倾斜传感器), Ohm (温度)
电源	24V DC
平均耗电量	70 mA @ 24V DC
到记录仪的最大电缆长度	200 m (详情请登陆Sisgeo网站查看F.A.Q.#077 ）
(1)灵敏度是每个传感器的特定参数。灵敏度是在传感器校准测试期间计算的，并随即录入“校准报告”中。(2)MPE是测量范围（FSR）上的最大允许误差。在校准报告中，使用线性回归（≤Lin.MPE）和多项式校正（≤Pol.MPE）表示传感器的精度。

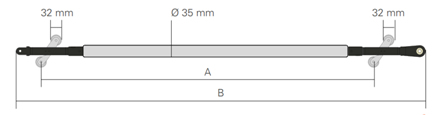

DEX 和 DEX-S 物理特性

探头特性	DEX-S、 DEX： ±50 mm 和 ±250 mm FS	DEX： ±500 mm FS
测量基座 (A)	1000 mm (39.4")	1500 mm (59")
总长度(B)	1230 mm (48.4")	1730 mm (68.1")
主体直径	35 mm (1.4")
滑轮直径	32 mm (1.25")
温度测量范围	–30°C ~ +70°C
压力等级	IP68最高1.0 MPa（可根据要求提供更高的额定压力）
原材料	不锈钢和热塑性树脂
测斜管兼容性	S143易锁或S151快接外壳，配有磁环

在验证了磁环的位置之后，将DEX / DEX-S传感器以适当的高度从支撑头悬挂下来。光学测量支撑头的位置可为垂直位移提供绝对参考。




DEX 信号电缆 0WE104SG0ZH 22 AWG, 4线电缆，用于带LSZH阻燃外 部护套DEX固定式伸长计，外径4.7mm。	DEX-S 信号电缆 0WE110DX0ZH 24 AWG, 10线电缆，用于带ZHZH阻燃外部 护套的DEX-S固定式伸长计,外径6.5mm
支撑头 0S4TS101000 支撑头可以安装在测斜管的顶部， 用于悬挂DEX / DEX-S电缆。	支撑钢绳 0WRAC250000 钢绳用于在测斜管内的正确深度安装 DEX和DEX-S探头,直径2.5mm。
多路复用盒, 24/48通道 0OMN00MUXB0 带电涌放电器的中继多路复用器板，安装在IP65塑料盒中，用于连接多达 12/24 通道DEX伸长计或6/12 通道DEX-S伸长测斜仪（不带热敏电阻）。它允许通过New Leonardo读数进行本地读取，或与OMNIAlog数据记录仪进行远程连接。	MUX盒-OMNIALOG电缆 0WE610MUXZH 带有LSZH阻燃护套的电缆，用于将外部多路 复用盒连接到OMNIAlog数据记录器。
OVP接线盒 0EPDP000W00 IP67塑料盒，带有3级OVP过压保护板（型号0EXKV306W00），用于连接多达7个DEX伸长计或3个DEX-S伸长测斜仪。	多芯电缆 0WE1320LSZH 用于将OVP接线盒连接到OMNIAlog的多芯电缆。由16条双绞线和LSZH阻燃护套组成，外径12.2mm。
磁性检测探头 0C121000000 简单、便携式的设备，可验证磁环的位置。带毫米刻度的扁平电缆，安装在卷轴上有不同长度可供选择。


在验证了磁环控制的位置之后（使用C121 BRS磁检测器探头），再将DEX水平探头插入并使用钢杆推入外壳。光学测量支撑头的位置可为位移提供绝对参考。


DEX 信号电缆 0WE104SG0ZH 22 AWG, 4线电缆，用于带LSZH阻燃外部护套DEX固定式伸长计，外径4.7mm。	OVP接线盒 0EPDP000W00 IP67塑料盒，带有3级OVP过压保护板（型号0EXKV306W00），用于连接多达7个DEX伸长计或3个DEX-S伸长测斜仪。	多芯电缆 0WE1320LSZH 用于将OVP接线盒连接到OMNIAlog的多芯电缆。由16条双绞线和LSZH阻燃护套组成，外径12.2mm。
多路复用盒, 24/48通道0OMN00MUXB0 带电涌放电器的中继多路复用器板，安装在IP65塑料盒中，用于连接多达12/24 通道DEX伸长计或6/12 通道DEX-S伸长测斜仪（不带热敏电阻）。它允许通过New Leonardo读数进行本地读取，或与OMNIAlog数据记录仪进行远程连接。	MUX盒-OMNIALOG电缆0WE610MUXZH 带有LSZH阻燃护套的电缆，用于将外部多路复用盒连接到OMNIAlog数据记录器。	磁性检测探头 0C121000000 简单、便携式的设备，可验证磁环的位置。带毫米刻度的扁平电缆，安装在卷轴上有不同长度可供选择。
水平 DEX顶盖 0DEX0TS2350 带有3号锚的特殊顶盖，可用于固定水平DEX链并将其固定在套管中。	推/固定杆0S4ROD0AC00 带特殊末端的螺纹钢筋，用于将IPI链推入管中并将其固定到顶盖。提供1.0m、2.0m和3.0 m的长度。	水平推送杆 0S4ROD00SUP 每2m长的钢制推杆插入一个额外的滑架，以支撑钢制的链条并且不弯曲。




数字与模拟版本





测斜管和配件
对于大多数安装，带外部环的S143 ABS测斜管效果很好。但是，对于深度安装（140-150m），建议使用S151快速接头套管。如果要使用快速接头套管，请通知销售工程师，以便在制造过程中可以安装环。更多有关信息，请参阅S143和S151测斜管数据表。


S143ABSINCLIN. 测斜管0S143107000 易锁S143 ABS测斜管，长度3 m，外径70 mm，内径58 mm。	S143 底盖 0S143TF7000 用于S143外壳的顶盖/底盖，由ABS制成。适用于测斜柱或伸长测斜柱。	100m 组装套件    0S143KIT000 由5个O形圈，锁紧线和Sisgeo胶带组成的组装套件。（必选）
S151QJABSINCLIN. 测斜管0S151107000  S151型快速接头ABS测斜管，长度3 m，套管外径70 mm，连接件外径84 mm，内径59 mm。	S151 底盖            0S151TF7000 带有内螺纹快速接头的底盖，用于快速组装壳体。	S151测斜管的备用套件0S151KIT000 该套件包括10号“ O”形环和10号锁紧环。
参考磁环 0REX0RING93 用于T-REX、DEX和DEX-S伸长计的磁环。 外径93mm，内径71mm。材料：带永磁体的PVC。	蜘蛛参考磁环 0REX0AF7093 用于T-REX, DEX 和 DEX-S伸长计的蜘蛛参考磁环。外径 93 mm, 内径 71 mm.最大弹簧形变 300 mm.材料: 带永磁体的PVC。

DEX 沉降仪水平铺设的应用实例



在堤坝基础上的应用实例



数据读取



请参阅单独的数据表以获取更多信息.
本文档中的所有信息均为Sisgeo S.r.l的财产。未经Sisgeo S.r.l的许可，请勿使用。
我们保留更改产品的权利，恕不另行通知。 数据表以英语和其他语言发布。
为了避免在含义解释上的差异和分歧，Sisgeo Srl声明以英语为准。
