产品介绍:

WellCAD综合测井解释软件是基于Windows系统开发的,具有强大的钻孔数据显示,编辑和分析功能,可将来自不同途径的各种钻孔数据集成到一个文件中。WellCAD basic 为软件的中心平台,可添加各种不同的模块,来满足用户的不同需要,软件包含一系列的模板、图头和字典,用户可以容易的编辑,也可以创建自己的对象。



WellCAD该软件具有强有力的图形功能和处理能力及专业化的钻井记录文件分析功能,能够满足石油地质学家科研及各个层次石油地质工作者的需要,能够生成标准化的井眼数据处理成果和职业化图表报告,适用于井筒原始资料的处理及后期综合解释。



该软件具有强大的OLE功能,使WellCAD能和其他应用程序(如:word、execle等)实现广泛的数据和成果共享。能够使用和交换符合石油工业标准的各种数据格式,具有强大的图形处理及打印功能。




特点:

  • 兼容了超过30种数据格式,如LAS测井数据

  • 标准的Windows窗口界面

  • 多种深度管理模式

  • 时间。深度、井垂直深度等

  • 软件允许使用者调整数据来校准岩芯的描述

  • 可以自定义添加岩芯物性柱状图

  • 支持二次开发

  • 根据自己的需求添加程序,支持VB、VBS、VBA软件开发


WellCAD能够处理各种各样的井眼数据体,并任意融合在一个井文件中。这些数据类型包括:
常规的单井曲线,比如自然伽玛、岩石密度曲线等
全波形声波曲线,以波形、黑白单色和彩色显示

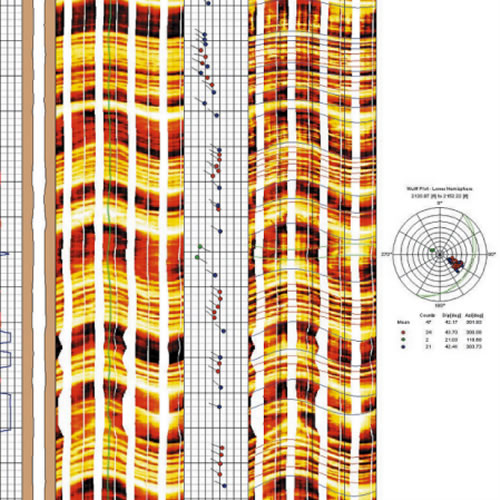

图形记录,包括FMS记录,井下成像,多臂井径仪测井记录等
构造记录,正弦波曲线和箭头指向图
岩性记录,包括有岩性边界或无边界等


注释记录和全文本记录
泥浆记录,非固定时深距录取的数据
井深结构和井下设备记录
OLE记录,包括从其它应用程序嵌入或链接的对象
WellCAD根据不同的数据体特性,共定义了十多种数据类型,真正体现了各种井眼数据的本质特点,也为更好的管理不同数据格式提供了方便。





WellCAD记录编辑功能


程序界面,具有标准Windows风格用户界面,包括标题栏、菜单栏、工具栏、状态栏、滚动条、弹出式菜单及各种记录操作手柄和按钮。
文件操作窗口,具有切分操作窗口及打开多文件窗口功能,有文件演示模式和草稿模式(编辑模式),有单井文件格式、多井文件格式、交汇图文件格式。
记录编辑功能可以选择和移动记录,改变记录显示尺寸,删除和添加记录,格式设置和记录滚动,数据的拷贝、剪切和粘贴,数据拖放,记录分隔与合成,深度比例设定等。



不同的数据格式可以用鼠标或表格两种方式进行编辑。



强大的记录合成功能,公式计算,合成显示,格式转换等。

WellCAD当前版本5.3通过核心描述工作区为CoreCAD添加了新的核心描述功能,用于计算盐度,孔隙度和水力传导率的新地下水工具,LAS 3.0支持,按值分类的表格数据编辑器以及带有统计和数据分布图表的日志摘要栏。

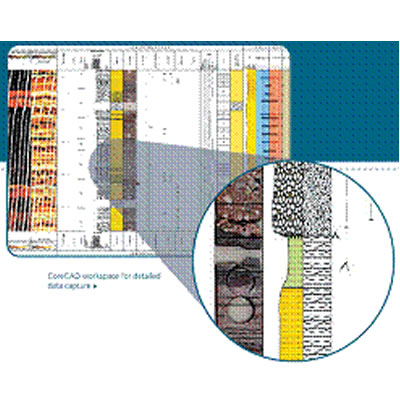

核心工作区
CoreCAD中的新核心描述工作空间将吸引人的核心描述的生成与手绘表格的外观和获取用于岩石物理分析和油藏建模的详细数字数据相结合。



CoreCAD提供了一个简单的图形用户界面,可在核心运行和数据列之间导航,通过徒手绘图或基于区间的数据捕获获取数据,具有无与伦比的导入,添加和导出数据的灵活性。



CoreCAD完全集成到WellCAD平台中,用于使用Core Image Cropper剪切核心盒图像,应用数据交叉绘图和颜色分类。





核心图像裁剪器
新的Core Image Cropper嵌入到CoreCAD到ISI模块中,可加快核心图像的处理速度。

  • 从核心盒或核心拍照片中提取图像

  • 交互式深度注册

  • 组合成一个连续的核心图像列

  • 集成为RGB或OLE WellCAD钻孔文档

  • 导出为标准图像格式

  • 数字分类和颜色分量提取







新的地下水工具
WellCAD Basic模块附带的新地下水工具为专业人员提供了日志解释

  • 盐度估算


  • 页岩体积估算

  • 声波孔隙度

  • 密度孔隙度

  • 使用Archie方程估算孔隙度

  • 中子孔隙度页岩修正

  • 渗透率估算

  • 液压相关性




计量计数处理工作区
新的流量计工作区支持叶轮流量计曲线的解释
初始化工作区后,您可以以交互方式选择“无流”区域。计算每个流动区域的贡献并显示为百分比,或绝对,累积或文本值。
添加地球物理测井,岩性柱和井草图作为参考日志以帮助解释。将您的工作保存为模板,以便下次更轻松。

基本模块中的更多新功能


  • LAS3.0支持

  • 表格编辑器按数据值格式化

  • 日志摘要栏,用于显示统计信息和数据分发

  • 将日志另存为模板







系统要求
Microsoft Windows 10、8或7    32位和64位
32MB的RAM
完整安装的220MB可用磁盘
