产品介绍：
模拟式沉降仪
型 号：SISGEO
原产地：意大利SISGEO
用 途：用于监测沉降或变 形。DEX系统被设计为留在现场，并可以远程进行自动连续化的监测

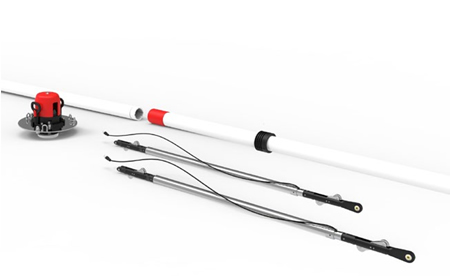

DEX和DEX-S
模拟式沉降仪
DEX固定式沉降仪安装在带磁环的ABS测斜管中，用于监测沉降或变形。DEX系统被设计为留在现场，并可以远程进行自动连续化的监测。
DEX沉降仪通过不锈钢绳和杆连接在一起。
DEX-S沉降-测斜仪在DEX系统中增加了双轴倾斜功能，可对钻孔进行3D监测。
| 应用领域 | 特征 |
| Ø 监测大坝基础的沉降 Ø 监测隧道和地下连续墙的3D变 形 Ø 监测大坝和落石区的横向位移 | Ø 自动化监测 Ø 3D钻孔剖面图 Ø 可拆卸、可重复使用的传感器 Ø 通过使用同一个钻孔节省成本 |
DEX-S 3D 测斜-沉降仪
| 产品代码 | 0DEX35S102B | 0DEX35S202B | |
| 沉降传感器 | |||
| 传感器类型 | 高性能非接触式位移传感器 | ||
| 满量程和测量范围 | 100 mm (±50 mm) | ||
| 传感器分辨率 | 0.005 mm | ||
| 传感器重复性 | 0.05 mm | ||
| 传感器稳定性@ 60 days | < ±0.1mm | ||
| 灵敏度(1) | 参阅校准报告 | ||
| 传感器精度: Lin. MPE(2) Pol. MPE(2) | < ±0.30% FS (< ±0.30mm) < ±0.25% FS (< ±0.25mm) | ||
| 倾斜传感器 | |||
| 传感器类型 | 双轴MEMS测斜仪 | 双轴MEMS测斜仪 | |
| 测量范围 | ±10° | ±20° | |
| 传感器分辨率 | 0.00056° (读取频率 2 Hz) | 0.00056° (读取频率 2 Hz) | |
| 传感器机械带宽 | 18 Hz | 18 Hz | |
| 传感器重复性 | <0.0013° (读取频率 2 Hz) | <0.0013° (读取频率 2 Hz) | |
| 灵敏度(1) | 参阅校准报告 | 参阅校准报告 | |
| 传感器精度: Lin. MPE(2) Pol. MPE(2) | < ±0.20% FS < ±0.07% FS | < ±0.20% FS < ±0.07% FS | |
| 温度零漂 | ±0.003° / °C | ±0.003° / °C | |
| 温度传感器 | |||
| 传感器类型和测量范围 | 热敏电阻, -50°C to ~80°C | ||
| 精度 | ±0.5°C | ||
| 分辨率 | |||
| 电气信息 | |||
| 信号输出 | 0-10V DC (沉降传感器), 4-20mA (倾斜传感器), Ohm (温度) | ||
| 电源 | 24V DC | ||
| 平均耗电量 | 70 mA @ 24V DC | ||
| 到记录仪的最大电缆长度 | 200 m (详情请登陆Sisgeo网站查看F.A.Q.#077 ） | ||
| (1)灵敏度是每个传感器的特定参数。灵敏度是在传感器校准测试期间计算的，并随即录入“校准报告”中。(2)MPE是测量范围（FSR）上的最大允许误差。在校准报告中，使用线性回归（≤Lin.MPE）和多项式校正（≤Pol.MPE）表示传感器的精度。 | |||

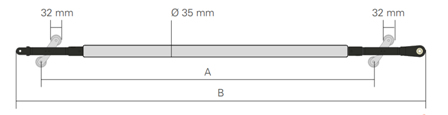

DEX 和 DEX-S 物理特性
| 探头特性 | DEX-S、 DEX： ±50 mm 和 ±250 mm FS | DEX： ±500 mm FS |
| 测量基座 (A) | 1000 mm (39.4") | 1500 mm (59") |
| 总长度(B) | 1230 mm (48.4") | 1730 mm (68.1") |
| 主体直径 | 35 mm (1.4") | |
| 滑轮直径 | 32 mm (1.25") | |
| 温度测量范围 | –30°C ~ +70°C | |
| 压力等级 | IP68最高1.0 MPa（可根据要求提供更高的额定压力） | |
| 原材料 | 不锈钢和热塑性树脂 | |
| 测斜管兼容性 | S143易锁或S151快接外壳，配有磁环 | |

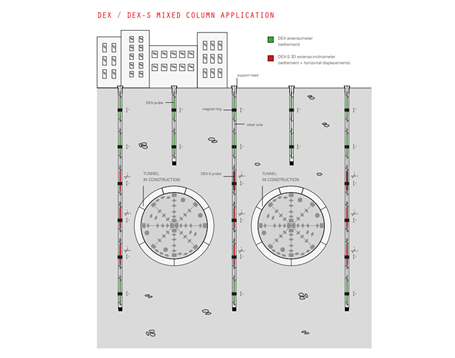

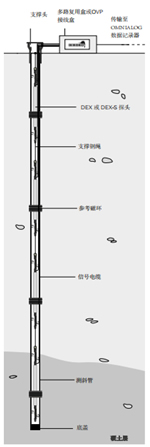

在验证了磁环的位置之后，将DEX / DEX-S传感器以适当的高度从支撑头悬挂下来。光学测量支撑头的位置可为垂直位移提供绝对参考。
| DEX 信号电缆 0WE104SG0ZH 22 AWG, 4线电缆，用于带LSZH阻燃外 部护套DEX固定式伸长计，外径4.7mm。 | DEX-S 信号电缆 0WE110DX0ZH 24 AWG, 10线电缆，用于带ZHZH阻燃外部 护套的DEX-S固定式伸长计,外径6.5mm |
| 支撑头 0S4TS101000 支撑头可以安装在测斜管的顶部， 用于悬挂DEX / DEX-S电缆。 | 支撑钢绳 0WRAC250000 钢绳用于在测斜管内的正确深度安装 DEX和DEX-S探头,直径2.5mm。 |
| 多路复用盒, 24/48通道 0OMN00MUXB0 带电涌放电器的中继多路复用器板，安装在IP65塑料盒中，用于连接多达 12/24 通道DEX伸长计或6/12 通道DEX-S伸长测斜仪（不带热敏电阻）。它允许通过New Leonardo读数进行本地读取，或与OMNIAlog数据记录仪进行远程连接。 | MUX盒-OMNIALOG电缆 0WE610MUXZH 带有LSZH阻燃护套的电缆，用于将外部多路 复用盒连接到OMNIAlog数据记录器。 |
| OVP接线盒 0EPDP000W00 IP67塑料盒，带有3级OVP过压保护板（型号0EXKV306W00），用于连接多达7个DEX伸长计或3个DEX-S伸长测斜仪。 | 多芯电缆 0WE1320LSZH 用于将OVP接线盒连接到OMNIAlog的多芯电缆。由16条双绞线和LSZH阻燃护套组成，外径12.2mm。 |
| 磁性检测探头 0C121000000 简单、便携式的设备，可验证磁环的位置。带毫米刻度的扁平电缆，安装在卷轴上有不同长度可供选择。 |

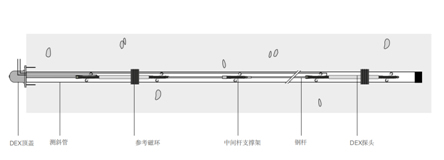

在验证了磁环控制的位置之后（使用C121 BRS磁检测器探头），再将DEX水平探头插入并使用钢杆推入外壳。光学测量支撑头的位置可为位移提供绝对参考。
| DEX 信号电缆 0WE104SG0ZH 22 AWG, 4线电缆，用于带LSZH阻燃外部护套DEX固定式伸长计，外径4.7mm。 | OVP接线盒 0EPDP000W00 IP67塑料盒，带有3级OVP过压保护板（型号0EXKV306W00），用于连接多达7个DEX伸长计或3个DEX-S伸长测斜仪。 | 多芯电缆 0WE1320LSZH 用于将OVP接线盒连接到OMNIAlog的多芯电缆。由16条双绞线和LSZH阻燃护套组成，外径12.2mm。 |
| 多路复用盒, 24/48通道0OMN00MUXB0 带电涌放电器的中继多路复用器板，安装在IP65塑料盒中，用于连接多达12/24 通道DEX伸长计或6/12 通道DEX-S伸长测斜仪（不带热敏电阻）。它允许通过New Leonardo读数进行本地读取，或与OMNIAlog数据记录仪进行远程连接。 | MUX盒-OMNIALOG电缆0WE610MUXZH 带有LSZH阻燃护套的电缆，用于将外部多路复用盒连接到OMNIAlog数据记录器。 | 磁性检测探头 0C121000000 简单、便携式的设备，可验证磁环的位置。带毫米刻度的扁平电缆，安装在卷轴上有不同长度可供选择。 |
| 水平 DEX顶盖 0DEX0TS2350 带有3号锚的特殊顶盖，可用于固定水平DEX链并将其固定在套管中。 | 推/固定杆0S4ROD0AC00 带特殊末端的螺纹钢筋，用于将IPI链推入管中并将其固定到顶盖。提供1.0m、2.0m和3.0 m的长度。 | 水平推送杆 0S4ROD00SUP 每2m长的钢制推杆插入一个额外的滑架，以支撑钢制的链条并且不弯曲。 |

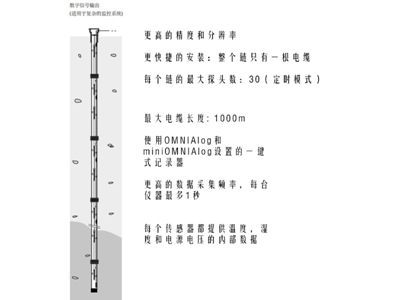

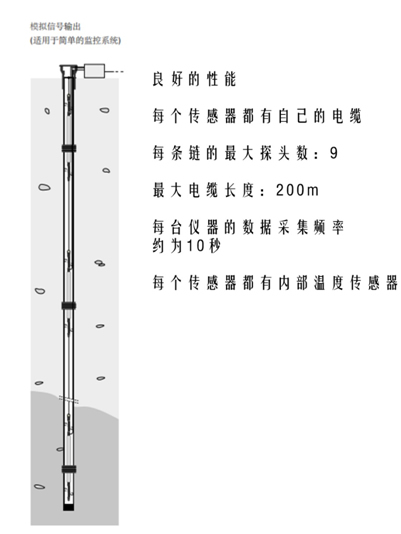

数字与模拟版本
测斜管和配件
对于大多数安装，带外部环的S143 ABS测斜管效果很好。但是，对于深度安装（140-150m），建议使用S151快速接头套管。如果要使用快速接头套管，请通知销售工程师，以便在制造过程中可以安装环。更多有关信息，请参阅S143和S151测斜管数据表。
| S143ABSINCLIN. 测斜管0S143107000 易锁S143 ABS测斜管，长度3 m，外径70 mm，内径58 mm。 | S143 底盖 0S143TF7000 用于S143外壳的顶盖/底盖，由ABS制成。适用于测斜柱或伸长测斜柱。 | 100m 组装套件 0S143KIT000 由5个O形圈，锁紧线和Sisgeo胶带组成的组装套件。（必选） |
| S151QJABSINCLIN. 测斜管0S151107000 S151型快速接头ABS测斜管，长度3 m，套管外径70 mm，连接件外径84 mm，内径59 mm。 | S151 底盖 0S151TF7000 带有内螺纹快速接头的底盖，用于快速组装壳体。 | S151测斜管的备用套件0S151KIT000 该套件包括10号“ O”形环和10号锁紧环。 |
| 参考磁环 0REX0RING93 用于T-REX、DEX和DEX-S伸长计的磁环。 外径93mm，内径71mm。材料：带永磁体的PVC。 | 蜘蛛参考磁环 0REX0AF7093 用于T-REX, DEX 和 DEX-S伸长计的蜘蛛参考磁环。外径 93 mm, 内径 71 mm.最大弹簧形变 300 mm.材料: 带永磁体的PVC。 |

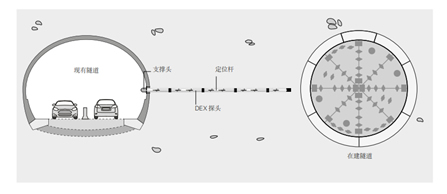

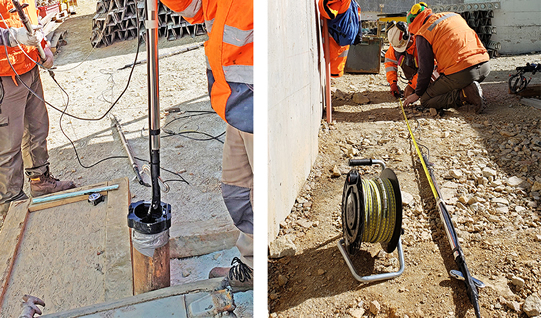

DEX 沉降仪水平铺设的应用实例

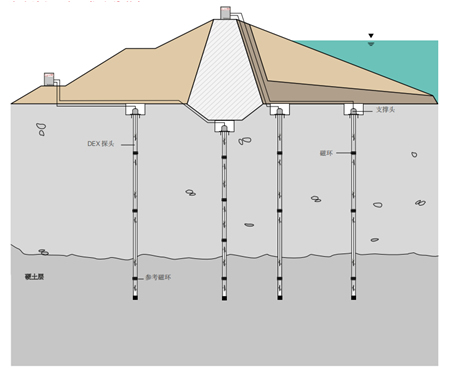

在堤坝基础上的应用实例
数据读取
请参阅单独的数据表以获取更多信息.
本文档中的所有信息均为Sisgeo S.r.l的财产。未经Sisgeo S.r.l的许可，请勿使用。
我们保留更改产品的权利，恕不另行通知。 数据表以英语和其他语言发布。
为了避免在含义解释上的差异和分歧，Sisgeo Srl声明以英语为准。
