产品介绍：

QL40-SGR2G 是新一代细孔光谱伽马仪器。新系统包括完全重新设计、坚固耐用的机械组件、电子设备和伽马模块。它还采用了最新的 ALT 遥测技术，以提高工具在单芯和多芯测井电缆上的性能。

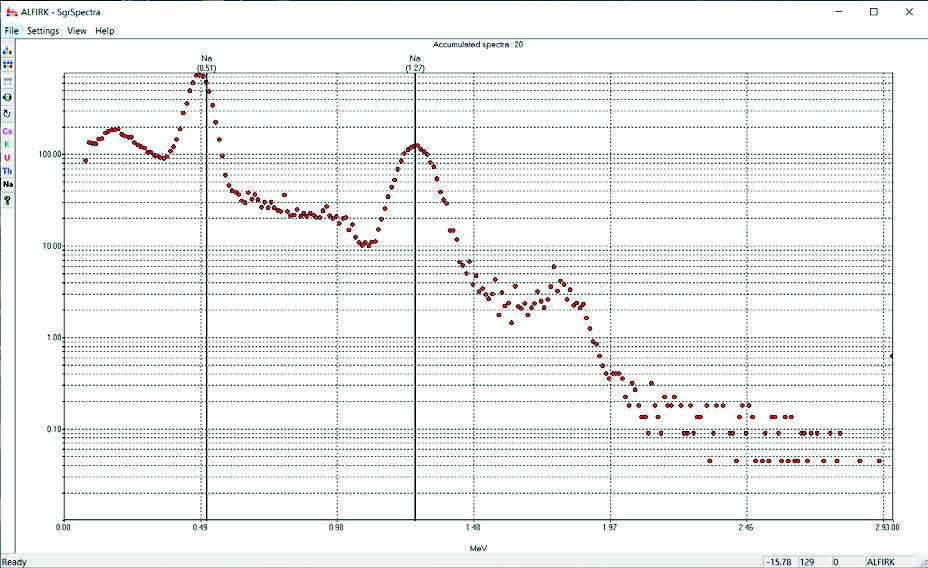

QL40-SGR2G探头可测量API中的总伽马计数率以及地层中自然发射的天然伽马辐射的全能谱。

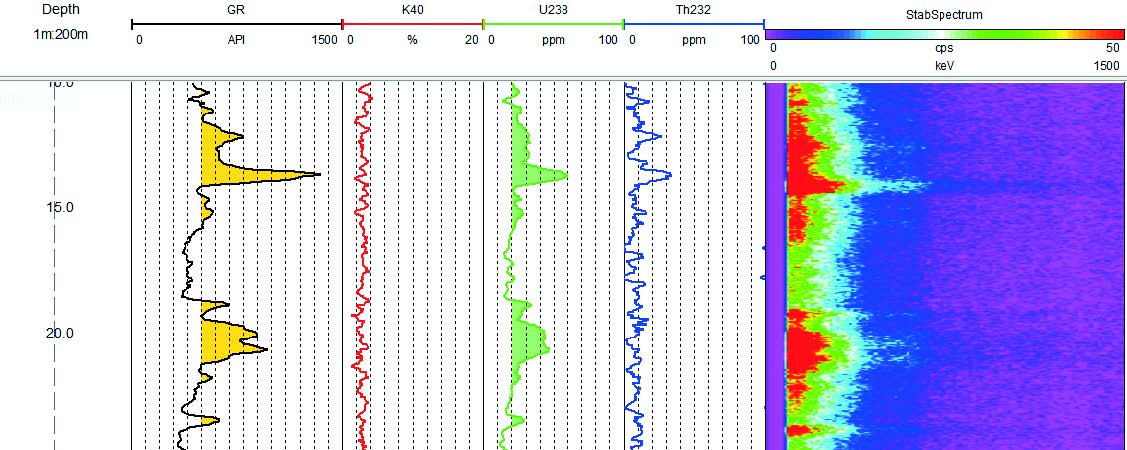

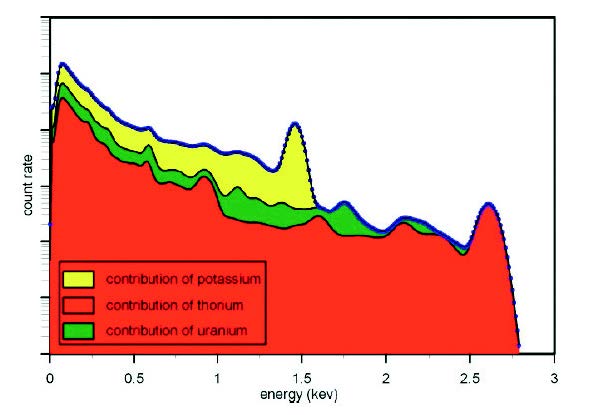

对记录的能谱进行全谱分析(FSA)1。FSA可以实时获取三种主要放射性同位素40K、238U和212的浓度2，从而深入了解地层的矿物组成。

QL40-SGR2G是一个模块化平台，可配备闪烁 BGO（锗氧铋）晶体或闪烁CeBr3（溴化铈）晶体。本手册指的是QL40-SGR2G-CeBr3版本。

采用 CeBr3 晶体的 QL40-SGR2G 具有光谱分辨

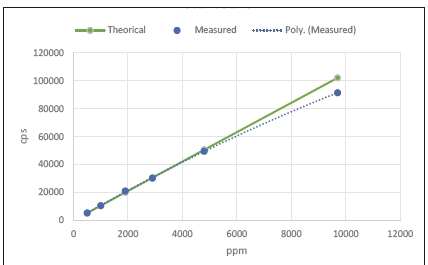

率高、灵敏度高的特点。系统的死区时间短（小于1微秒），再加上最新设计的测量电子装置，即使在高辐射环境下，伽马总计数也能保持完美的线性。这使得该仪器成为矿石品位分析的理想工具，因为在这种情况下需要较高的光谱分辨率来识别窄能带的放射性同位素。

QL40-SGR2G 可以与 QL 产品系列的其他测井仪器组合使用，也可以作为独立仪器使用。它与 ALT/MSI 采集系统兼容。

应用

• 识别放射性材料

• 矿物成分

• 铀勘探

• 矿石品位分析

• 污染研究

• 岩性表征

• 井与井之间的相关性

探头参数

直径 : 40mm (1.6”)

长度 : 1.01m (39.4”)

重量 : 6kg (13lbs)

最大温度 : 70°C (158°F)

最大耐压: 200bar (2900psi)

传感器参数

闪烁晶体 : CeBr3 (溴化铈)

尺寸 : 20.0mm x 96.0mm (0.79” x 3.78”)

灵敏度(与 NaI 晶体相比) : x 1,9

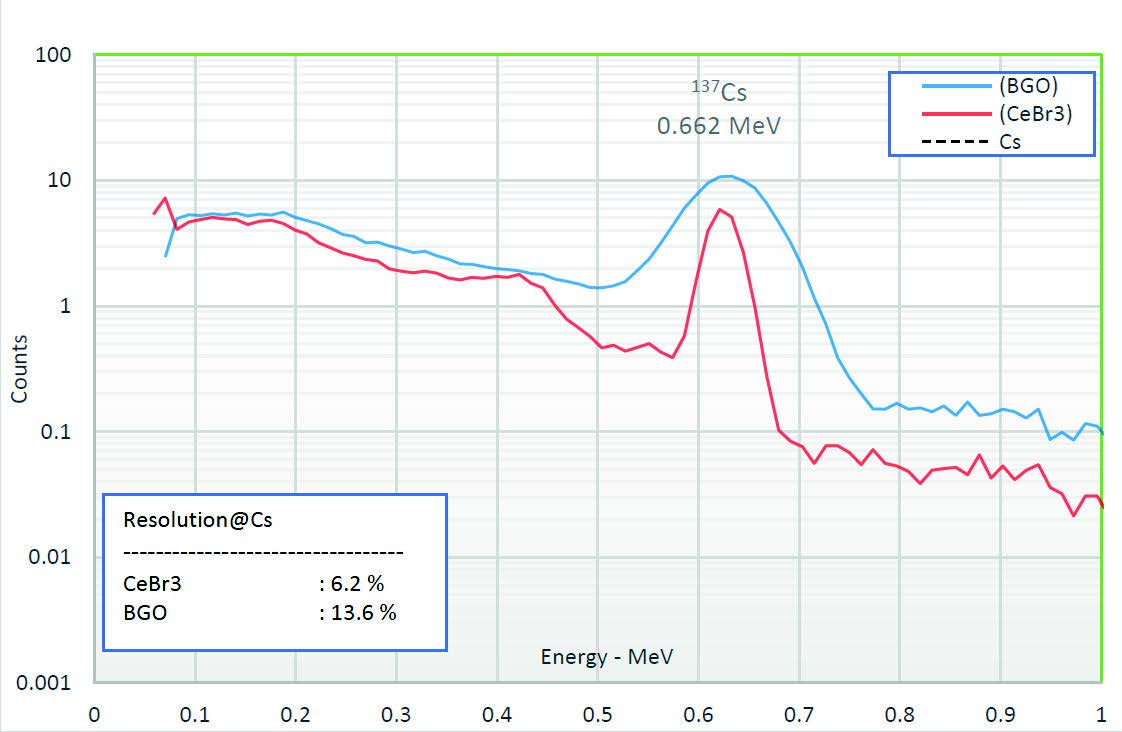

光谱分辨率 @ Cs (%) : 6.2

死区时间 (μs) : 0.8

使用条件

电缆类型 : 单芯，多芯，同轴

兼容性 : Scout Pro / Opal (Scout / Bbox /Matrix)

数字数据传输遥测: 根据电缆长度/类型和地面系统进行不同波特率的遥测

记录速度 : 2m/min

井眼条件 : 干燥或充满液体的井眼。裸眼井或套管井
